三相电机6个接线柱判定方法

     Y系列三相电动机厂家与您分享三相电机6个接线柱判定方法如下：

     如果三相电机的这6个线头弄乱了，先要用万用表的电阻档，把3组线圈找出来，这个比较容易，只要两两之间是通的（一般电阻都很小，比如几欧姆以内），说明就是一组线圈的两个线头，确定线头后，下来就要判断三组线圈的同名端。

     三相电机的三组线圈，理论上是一致对称的，在正常工作时候，如果负载没有异常，星形接法的时候，它们之间在零线上产生的电流为零。如果反过来理解，把它们当作发电机来发电，比如手摇转轴，理应在零线上也不会产生电流。

     因为电机里边有剩磁，所以反过来发电是可以的，虽然产生的电流非常小，但是已经足以能用来判断同名端了。

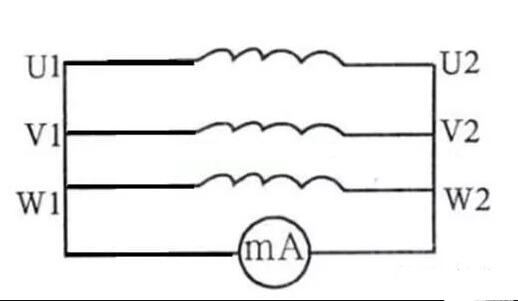

    利用这个道理，如果三组线圈的同名端同时接成星形的连接点，这个连接点不会有电动势，串联一个万用表电流档进去，这个万用表并不会有电流流过，也就是万用表的显示电流值为零。如果其中一组同名端弄错了，会造成三相线圈发电过程中，星形连接点会产生电动势，会让一定的电流流过万用表，随便调转某组线圈的两头，一直到让万用表显示的电流为零为止，这时候就可以给每组线圈标注上U1U2V1V2W1W2六个线号。
